Conector SC/APC desmontable para fibra FTTH – Cordón de conexión de fibra óptica de 3 x 2 mm, cable plano G657A2, LSZH
Descripción del producto
Simplificar la entrada del cable FTTH a través de pequeñas aberturas en las paredes
Enrutar un cable de fibra preterminado a través de una pared puede requerir una abertura lo suficientemente grande como para alojar un conector completamente ensamblado. La conexión Drop Patch SC/APC FTTH Push-Pull de Rayoptic aborda este desafío de instalación con un extremo compacto y terminado de fábrica y una carcasa de conector verde suministrada por separado.

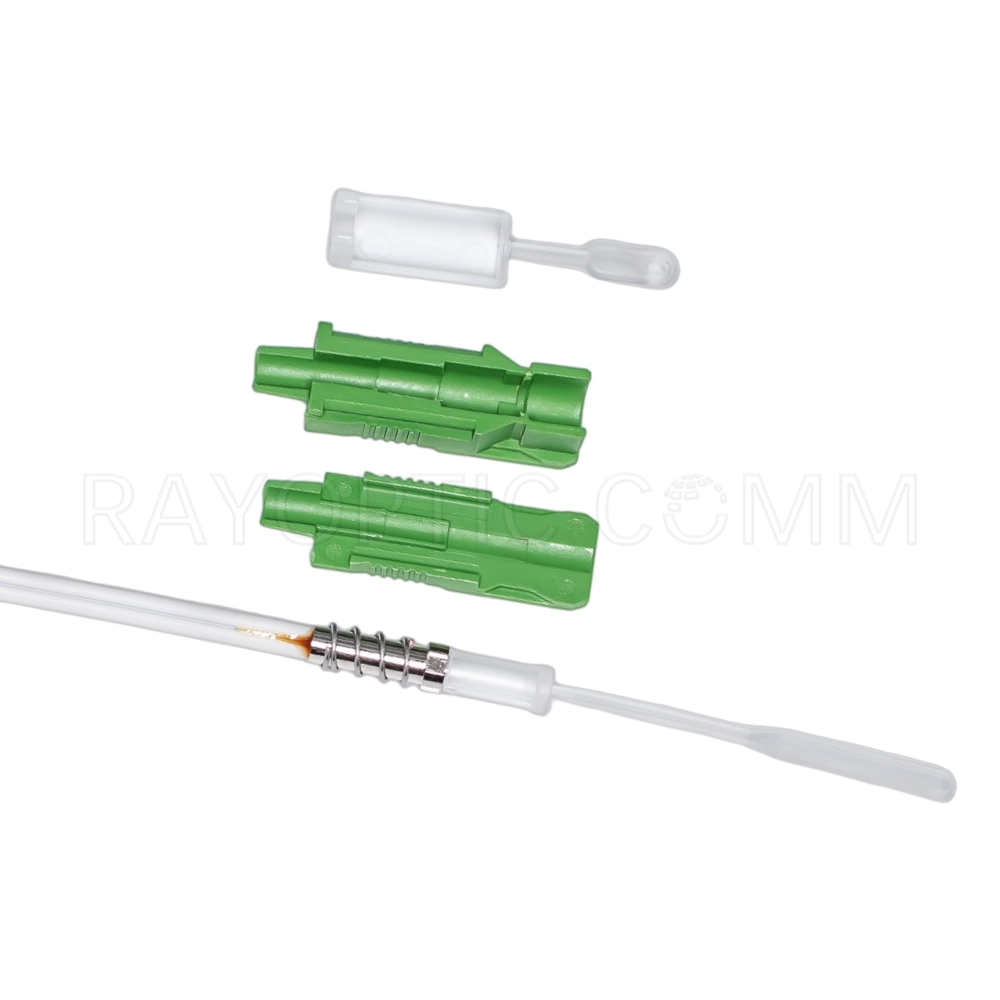

En el extremo desmontable, la terminación de fibra se realiza en fábrica, mientras que la carcasa verde SC/APC permanece sin desmontar para el envío. El conjunto de clavija protectora se puede tirar o empujar a través de un agujero de tan solo 4,5 mm de diámetro. Una vez que el cable haya pasado a través de la pared, el instalador coloca la carcasa verde alrededor del conjunto y fija la cubierta en su lugar sin herramientas.
Este método de instalación de empuje o arrastre ayuda a reducir el tamaño de la abertura de la pared requerida y simplifica la labor in situ. No se requiere ningún empalme de fibra óptica ni terminación de conectores en el lugar de instalación.

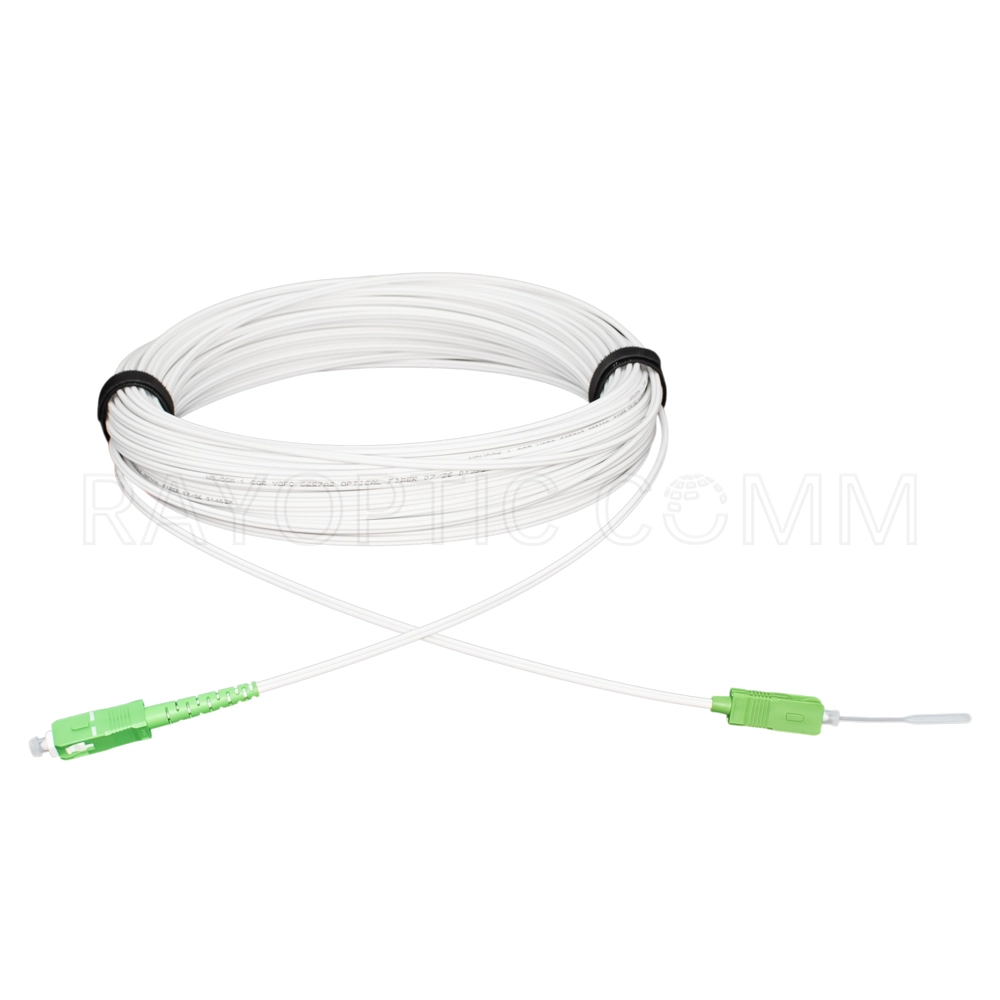

El conjunto cuenta con un conector SC/APC desmontable en un extremo y un conector SC/APC estándar completamente ensamblado en el otro. La pérdida de inserción es inferior a 0,3 dB por conector, y la pérdida de retorno es superior a 60 dB.
La resistencia a la tracción del conector es de 60 N, y el rango de temperatura de funcionamiento es de −40°C a +70°C, lo que lo hace adecuado para entornos de instalación exigentes en el último kilómetro.
Las longitudes disponibles incluyen 10, 20, 30, 40, 50 y 60 m. Se pueden suministrar longitudes personalizadas para adaptarse a las rutas específicas de los cables y a los requisitos de instalación.
Características
• Rutas de paso o de tracción
El extremo del conector protegido se puede empujar o tirar a través de las aberturas de la pared durante la instalación.
• A través de orificios de 4,5 mm
El conjunto compacto de manguito se inserta en orificios tan pequeños como 4,5 mm antes de instalar el alojamiento verde SC/APC.
• Con acabado de fábrica y alojamiento suministrado por separado
La terminación óptica se realiza en la fábrica. El extremo desmontable se entrega con su carcasa verde desmontada y lista para su montaje en el lugar.
• Montaje de la carcasa sin herramientas
Instale el alojamiento alrededor del conjunto terminado y enganche la cubierta después de realizar el corte.
• Sin splicing ni terminación en el sitio
Simplifica la instalación y ayuda a reducir el tiempo y los costos de mano de obra.
Especificaciones técnicas
| Detalle de la extracción de parámetros | Especificación |
| Tipo de producto | Cable de conexión drop FTTH con desplazamiento |
| Conector A | SC/APC desmontable con terminación de fábrica; carcasa verde suministrada por separado |
| Conector B | SC/APC estándar completamente montado |
| Conector polaco | APC en ambos extremos |
| Tipo de fibra | Fibra de modo único G.657.A2 sin sensibilidad a los flexiones |
| Construcción de cable | Cable plano de caída |
| Dimensiones del cable | 3 × 2 mm |
| Material de la funda exterior | LSZH |
| Color de la falda | Blanco |
| Resistencia a los rayos UV | Cubierta exterior resistente a los rayos UV |
| Longitudes disponibles | 10, 20, 30, 40, 50 y 60 m; longitudes a medida disponibles |
| Pérdida de inserción | < 0,3 dB por conector |
| Pérdida de retorno | > 60 dB |
| Resistencia a la tracción del conector | 60 N |
| Temperatura de funcionamiento | −40°C a +70°C |
| Pasaje del agujero | El conjunto de la férula protegida pasa a través de un orificio de diámetro 4,5 mm antes de la instalación en el alojamiento. |
| Método de encaminamiento | Desplazamiento hacia adelante o hacia atrás en el extremo desmontable |
| Asamblea in situ | Instalación sin herramientas del alojamiento verde SC/APC |
| Splicing o terminación in situ | No es obligatorio |
| Entorno de instalación | Interior y exterior |
| Principales aplicaciones | La penetración de los abonados FTTH disminuye, mientras que el acceso a la última milla y las conexiones en los hogares de los clientes aumentan |
Resumen de la instalación
Empuje o tire hacia adelante, luego ensamble
The detachable end is supplied with its green SC/APC housing uninstalled, allowing the protected end to pass through holes as small as 4.5 mm. Complete cable routing before assembling the housing.
- Prepare the connector. After pushing or pulling the protected end through the wall opening or microduct, remove the pulling unit. Keep the alignment mark facing upward.
- Seat the connector in the base. Fit the connector assembly into the base, keeping the alignment mark facing upward. Pull the cable slightly to seat the assembly.
- Snap the cover into place. Press the cover onto the base with your fingers until you hear a click. Check that both parts are securely engaged.
- Complete the assembly. Keep the cover in its forward position. Before connection, ensure the connector end face is clean and free of dirt. To disconnect from an SC adapter, slide the cover backward.

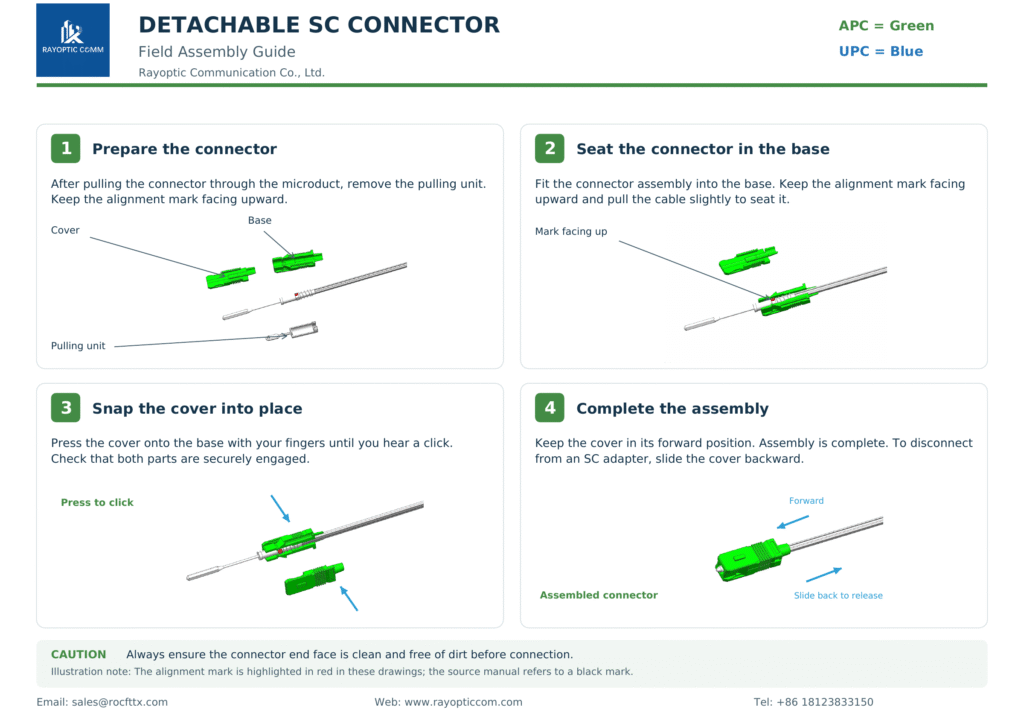

Refer to the Field Assembly Guide below for illustrated instructions.
Nota: Keep the ferrule protected during routing and housing assembly. Follow the specified cable bend radius and installation load limits. The connector tensile strength rating should not be treated as the allowable installation pulling load.
Aplicación
• Desconexiones de suscriptores FTTH
• Redes de acceso a fibra óptica de última milla
• Entrada del cable de fibra óptica a través de pequeñas aberturas en la pared
• Transiciones de fibra desde el exterior hacia el interior
• Instalaciones en locales residenciales y comerciales
• Conexiones entre cajas de terminación de fibra óptica, salidas ópticas y equipos con interfaces SC/APC compatibles
Preguntas frecuentes
¿Qué significa “Push-Pull” para este producto?
“El término ”Push-Pull” describe el método de instalación del cable: el conjunto compacto y protegido de la clavija se puede empujar o tirar a través de una abertura de la pared antes de instalar el alojamiento verde SC/APC.
¿Está instalado el alojamiento verde SC/APC en la fábrica?
El extremo desmontable está terminado de fábrica, pero su carcasa verde se suministra por separado para la instalación in situ después de la instalación del cableado. El conector SC/APC estándar en el extremo opuesto se suministra completamente montado.
¿Cómo pasa el extremo del conector a través de un orificio de 4,5 mm?
El extremo desmontable pasa a través de la abertura en su forma compacta, con el conjunto de la tuerca protegido y la carcasa verde aún no instalada. La carcasa se monta después de que el extremo haya pasado por la abertura.
¿El montaje en el lugar de trabajo requiere soldadura o pulido?
No. La terminación y el pulido de las fibras se realizan en la fábrica. Los trabajos en el lugar de instalación incluyen la instalación del alojamiento del conector verde, sin necesidad de empalmes, pulido ni herramientas especiales de montaje.
¿Este cable patch es adecuado para la instalación en interiores y exteriores?
Sí. El cable tiene una funda exterior de LSZH blanca y resistente a los rayos UV y un rango de temperaturas de funcionamiento de −40 °C a +70 °C.
¿Qué longitudes están disponibles?
Las longitudes disponibles son de 10, 20, 30, 40, 50 y 60 m. También se pueden suministrar longitudes a medida.
